Måltabeller skydedøre

Målene gælder for det indbyggede skydedørsmodul monteret i væg, med et lag gips på hver side af modulet. Ved mål på indbyggede moduler med to lag gips, se Mål & fakta. Hvis du skal have en glasdør til installation, skal du vælge et indbygget modul 121 mm.

Indbygningsmodul for vægge 96 mm

Modul	Dørplademål mm	Udv. karmmål mm
7x20/21	625 x 1940/2040	1290 x 1997/2097
8 x 20/21	725 x 1940/2040	1490 x 1997/2097
9 x 20/21	825 x 1940/2040	1690 x 1997/2097
10 x 20/21	925 x 1940/2040	1890 x 1997/2097
11 x 21	1025 x 2040	2090 x 2097
12 x 21	1125 x 2040	2290 x 2097
13 x 20/21	2x625 x 1940/2040	2540 x 1997/2097
15 x 20/21	2x725 x 1940/2040	2940 x 1997/2097
17 x 20/21	2x825 x 1940/2040	3340 x 1997/2097
19 x 20/21	2x925 x 1940/2040	3740 x 1997/2097

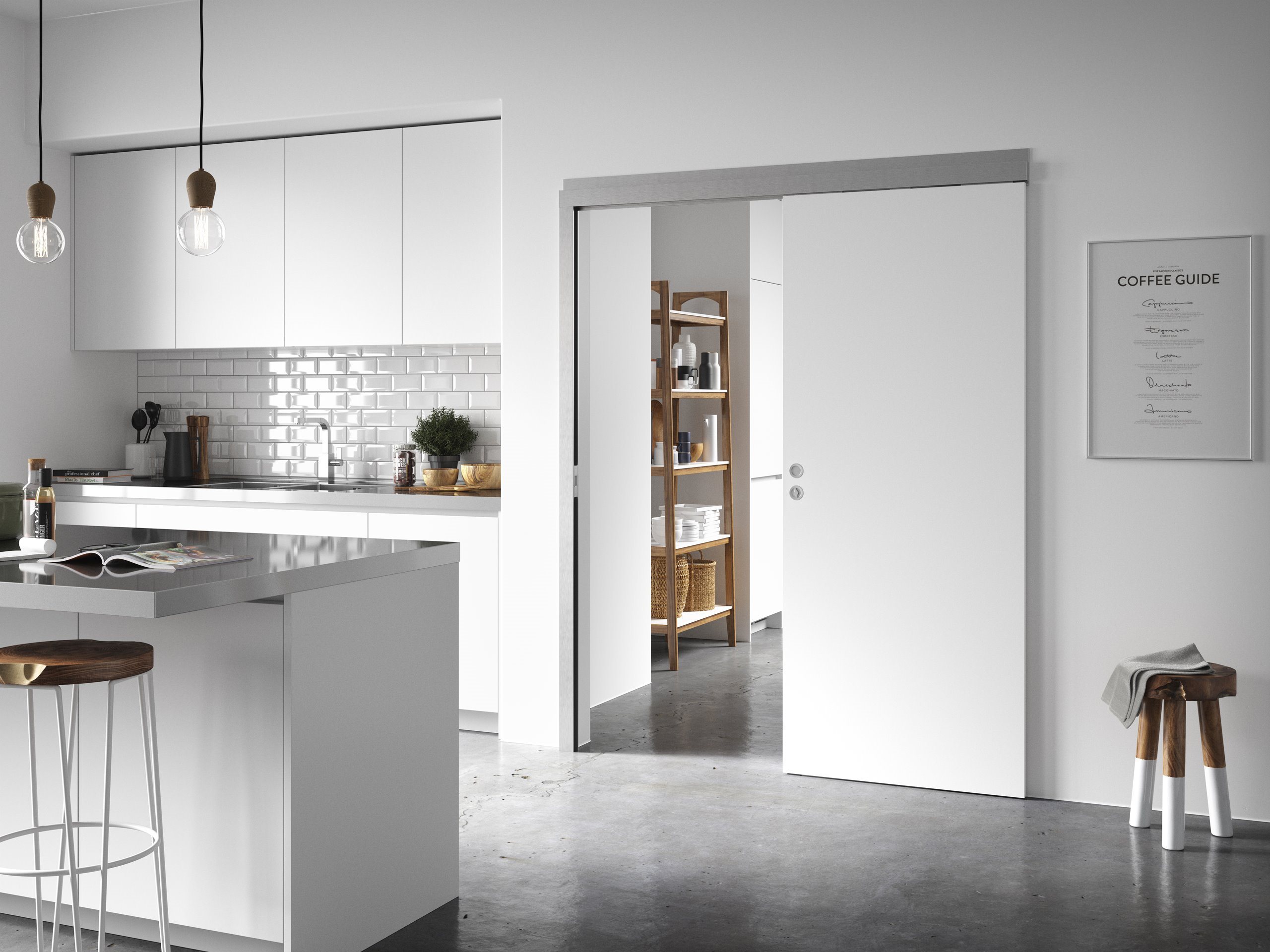

08-Surrounding-Image-Sliding-Alu-pelmet-stop-buffer-Stainless-with-Stable-white

Med den sofistikerede AluKappe, som passer perfekt sammen med grebene i stainless nuance, opnår du en gennemført og elegant skydedørsløsning.

AluKappen leveres med integreret SoftClose (i både åbnings og lukkeretning) som standard. Med dobbeltrettet SoftClose sker både åbning og lukning af døren roligt og kontrolleret.

ALU-kappe enkeltdøre med softclose

Modul	Væg åbningsbredde	Dørpladebredde	Kappelængde
M6	610 mm	625 mm	1308 mm
M7	710 mm	725 mm	1508 mm
M8	810 mm	825 mm	1708 mm
M9	910 mm	925 mm	1908 mm
M10	1010 mm	1025 mm	2108 mm
M11	1110 mm	1125 mm	2308 mm
M12	1210 mm	1225 mm	2508 mm

ALU-kappe dobbeltdøre med softclose

Modul	Væg åbningsbredde	Dørpladebredde	Kappelængde
M11	1120-1220 mm	2 x 625 mm	2558 mm
M13	1320-1420 mm	2 x 725 mm	2958 mm
M15	1520-1620 mm	2 x 825 mm	3358 mm
M17	1720-1820 mm	2 x 925 mm	3758 mm
M19	1920-2020 mm	2 x 1025 mm	4158 mm
M21	2120-2220 mm	2 x 1125 mm	4558 mm
M23	2320-2420 mm	2 x 1225 mm	4958 mm

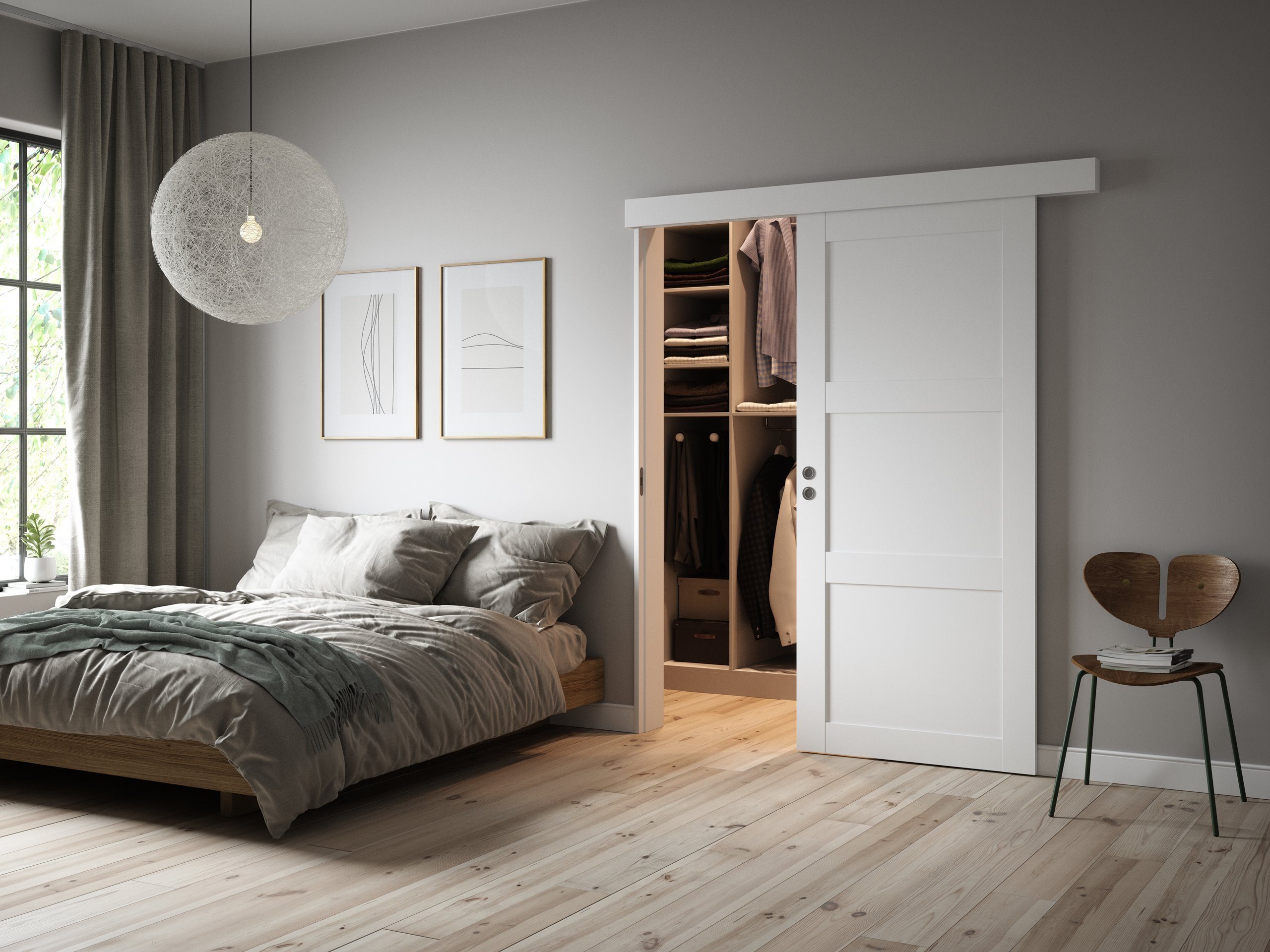

21-Surrounding-Image-Sliding-Wood-palmet-white-with-Unique-03L-white

Den traditionelle TræKappe fås i ubehandlet fyr, lakeret fyr, hvidpigmenteret fyr eller hvid fyr (NCS S 0502-Y) og selvfølgelig kan TræKappen også som tilvalg bestilles i enhver NCS S og RAL farve. Det giver dig mulighed for at farvematche TræKappe og skydedør.

* Kappen er 2-delt

Trækappe enkeltdøre

Modul	Væg åbningsbredde	Dørpladebredde	Kappelængde
M7	710 mm	725 mm	1470 mm
M8	810 mm	825 mm	1670 mm
M9	910 mm	925 mm	1870 mm
M10	1010 mm	1025 mm	2070 mm
M11	1110 mm	1125 mm	2270 mm
M12	1210 mm	1225 mm	2470 mm

Trækappe dobbeltdøre

Modul	Væg åbningsbredde	Dørpladebredde	Kappelængde
M13-14	1320-1420 mm	2x725 mm	2820 mm
M15-16	1520-1620 mm	2x825 mm	3220 mm
M17-18	1720-1820 mm	2x925 mm	3620 mm*
M19-20	1920-2020 mm	2x1025 mm	4020 mm*
M21	2120-2220 mm	2x1125 mm	4420 mm*
M23	2320-2420 mm	2x1225 mm	4820 mm*

Det anbefales, at vægåbningshøjden er 20 mm mindre end dørbladets højde. Når skinnen er monteret som vist i installationsvejledningen, er dørbladet 10 mm over gulvet.

Mål fra toppen af dørbladet til toppen af hjulophænget er 130 mm (total højde løsning = dørblad højde + 10 mm + 130 mm).
Retro Rail kan også monteres som dobbeltdør (skinner sammenkobles).

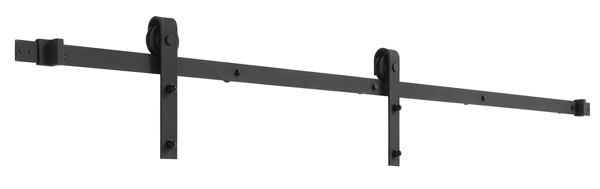

Retro Rail sort

Modul	Væg åbningsbredde	Dørpladebredde	Skinnelængde
M7	710 mm	725 mm	2000 mm
M8	810 mm	825 mm	2000 mm
M9	910 mm	925 mm	2000 mm
M10	1010 mm	1025 mm	2400 mm
M11	1110 mm	1125 mm	2400 mm
M7 + M7	1420 mm	2x725 mm	2x2000 mm
M8 + M8	1620 mm	2x825 mm	2x2000 mm
M9 + M9	1820 mm	2x925 mm	2x2000 mm
M10 + M10	2020 mm	2x1025 mm	2x2400 mm
M11 + M11	2220 mm	2x1125 mm	2x2400 mm

Det anbefales, at vægåbningshøjden er 20 mm mindre end dørbladets højde. Når skinnen er monteret som vist i installationsvejledningen, er dørbladet 10 mm over gulvet.

Designskinne stainless steel

Modul	Væg åbningsbredde	Dørpladebredde	Skinnelængde
M7	710 mm	725 mm	1450 mm
M8	810 mm	825 mm	1650 mm
M9	910 mm	925 mm	1850 mm
M10	1010 mm	1025 mm	2050 mm
M11	1110 mm	1125 mm	2250 mm
M12	1210 mm	1225 mm	2450 mm
M13	1320-1420 mm	2x725 mm	2900 mm
M15	1520-1620 mm	2x825 mm	3300 mm
M17	1720-1820 mm	2x925 mm	3700 mm
M19	1920-2020 mm	2x1025 mm	4100 mm
